ioManager

Mit ioManager siehst du den aktuellen Status und den zeitlichen Verlauf eines digitalen Signals (HIGH/LOW). So erkennst du, ob ein Eingang gerade aktiv ist und wann sich der Zustand geändert hat.

Typische Anwendungsfälle:

• Überwachung eines digitalen Eingangs (z. B. DI für EnWG §14a, Relaiskontakt, Statusleitung)
• Diagnose: „Kommt das Signal an?“ / „Wann hat es geschaltet?“

Zugriff

• SmartHub öffnen.
• In der App-Liste ioManager auswählen.
• Falls die App nicht sichtbar ist, im SmartHub App Store prüfen, ob sie installiert und gestartet ist.

evcc HEMS

Wenn evcc auf demselben eHive wie ioManager läuft, kann der digitale Eingang als HEMS-Limit über localhost eingebunden werden.

In evcc unter HEMS:

type: relay
maxpower: 4000
limit:
  source: http
  uri: http://localhost:3000/api/gpio
  jq: .value

maxpower ist der freigegebene Leistungswert und muss passend zur Anlage eingestellt werden. Der Endpunkt api/gpio liefert den aktuellen Kontaktzustand als JSON, z. B. {"value":false}.

Typische Nutzung

1. ioManager öffnen.
2. Aktuellen HIGH/LOW-Status prüfen.
3. Zeitraum auswählen.
4. Signalverlauf mit dem erwarteten Schaltverhalten vergleichen.

Oberfläche

• Status‑Badge: aktueller Zustand HIGH oder LOW
• Polling/Intervall: wie häufig der Status aktualisiert wird

Trend‑Diagramm

Wähle den Zeitraum:

• Letzte 1 h / 6 h / 24 h
• Letzte 3 Tage / 7 Tage
• Alle Daten

Prüfung nach Updates

• App in SmartHub öffnen.
• Aktuellen Signalzustand prüfen.
• Zeitraum wechseln und Diagramm neu laden.
• Falls ein Testsignal verfügbar ist, Schaltvorgang auslösen und Verlauf kontrollieren.

Troubleshooting

• Status bleibt unverändert: Verdrahtung, Eingang und erwarteten Pegel prüfen.
• Diagramm zeigt keine Daten: Zeitraum vergrößern und App neu laden.
• Signal wirkt invertiert: Eingangslogik und angeschlossene Hardware prüfen.

Screenshots

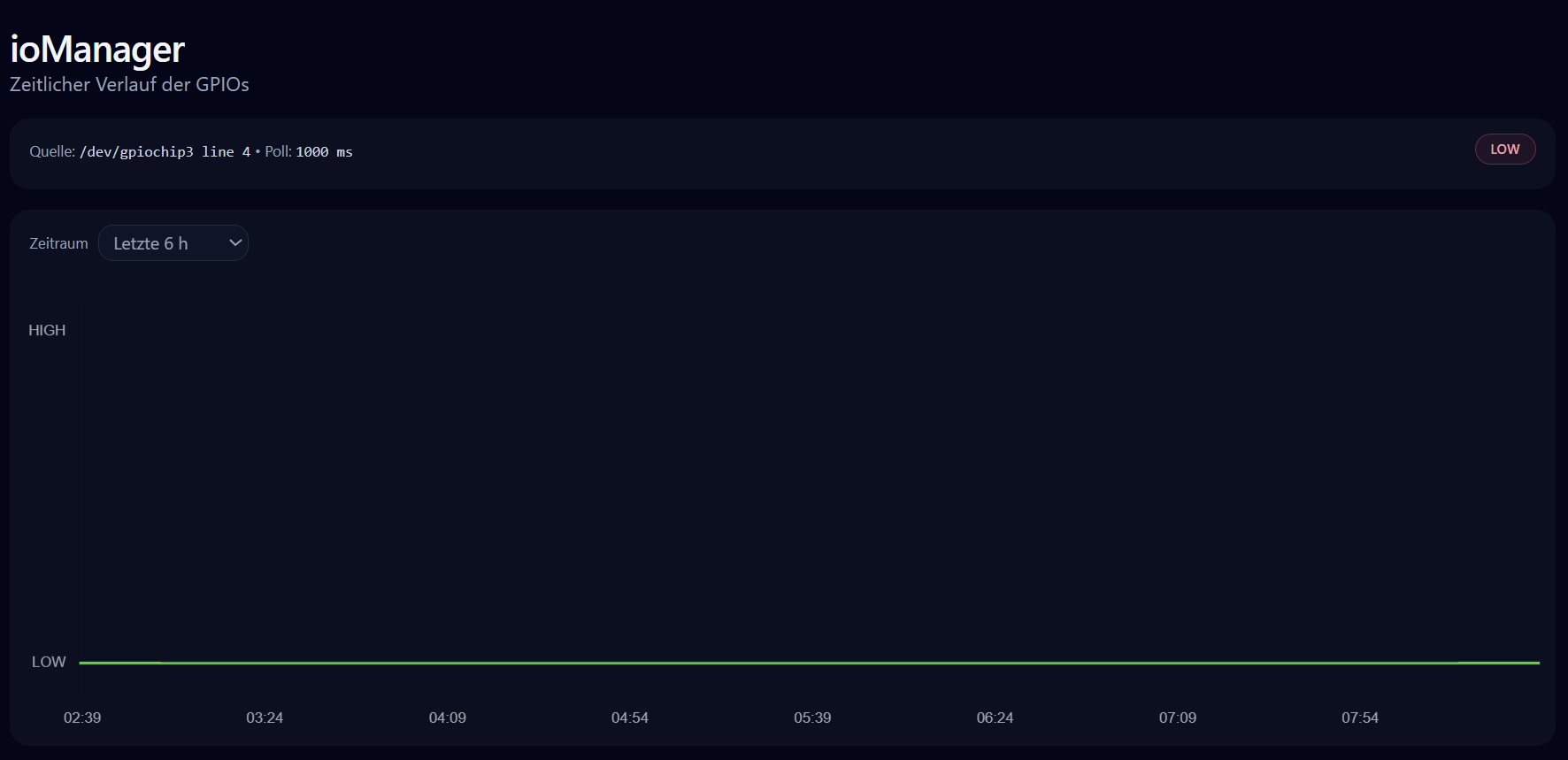

Status und Verlauf eines digitalen Signals

Die Ansicht zeigt den aktuellen Signalzustand und ein Verlaufsdiagramm für den gewählten Zeitraum. Über die Zeitfilter lässt sich nachvollziehen, wann ein Eingang geschaltet hat. Das ist hilfreich bei Relaiskontakten, Sperrsignalen, EnWG-14a-Signalen oder allgemeinen digitalen Diagnoseeingängen.
