Gerät - Überblick & Sicherheit

Produkt

• Gerätename: eHive One
• Hersteller: Loher ECS (Projekt/Plattform: eHive)
• Geräteklasse: Hutschienen-PC für Linux-basierte Dienste (z. B. Energiemonitoring, Remote-Zugriff, Smart-Home-Integration)
• Speicher: Im eHive One werden ausschließlich hochwertige SLC-Speicher verwendet, ausgelegt für bis zu 100.000 Schreib-/Lesezyklen sowie einen Speicher-Komponententemperaturbereich von -40 °C bis +85 °C. Diese Angabe ersetzt nicht die zulässige Umgebungstemperatur im Schaltschrank.

Produktansichten

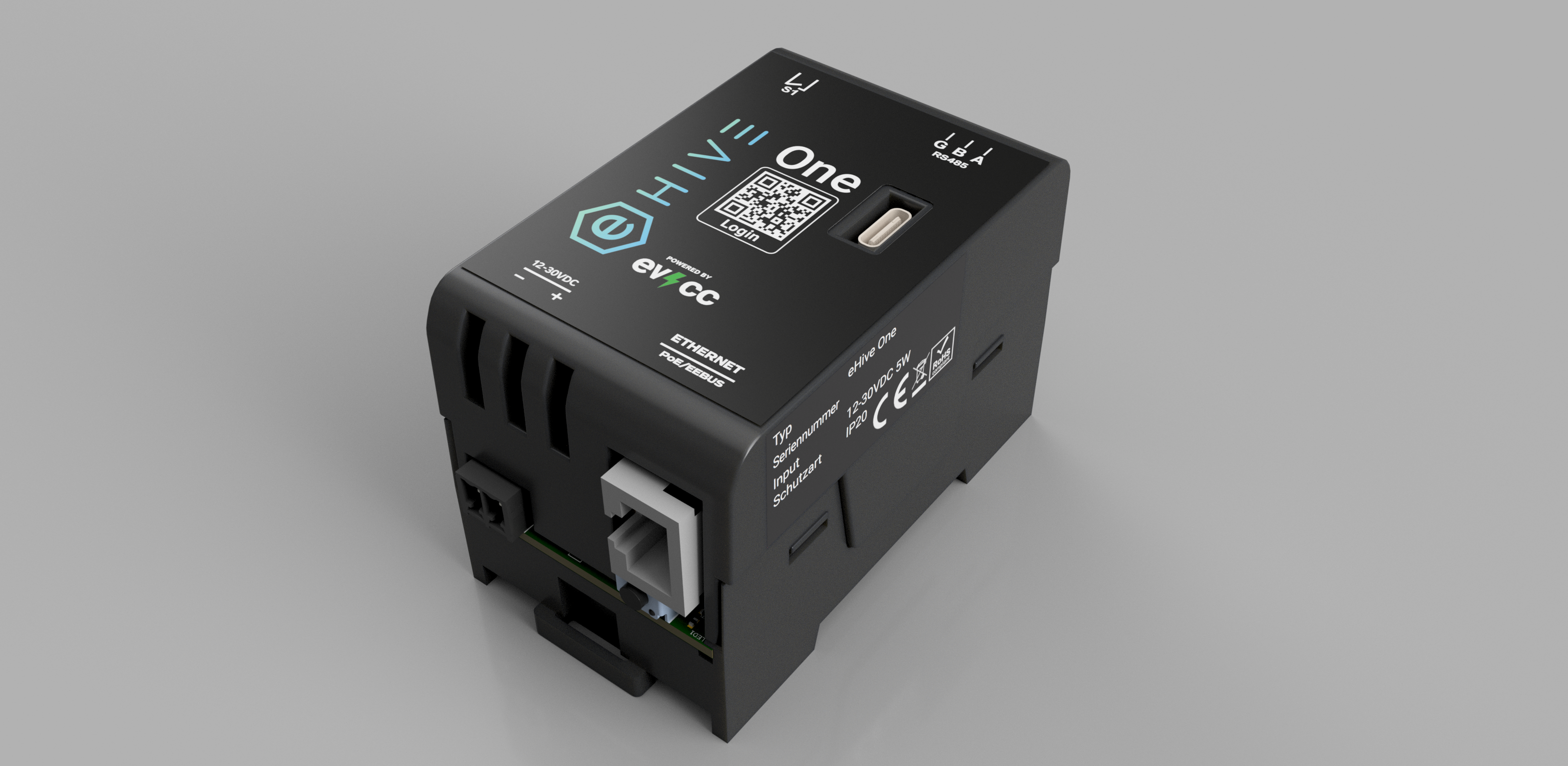

Gesamtansicht

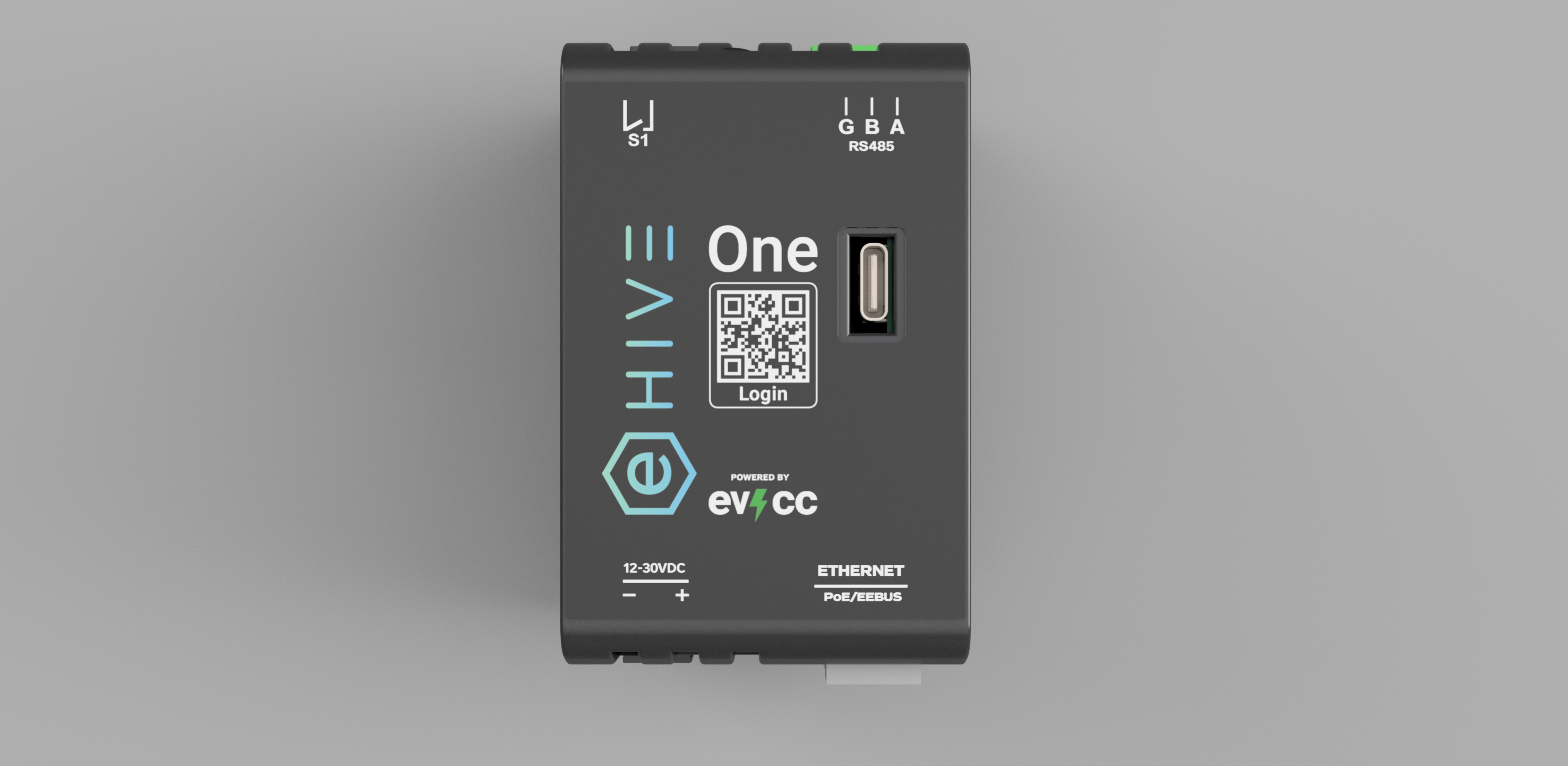

QR mit USB-C

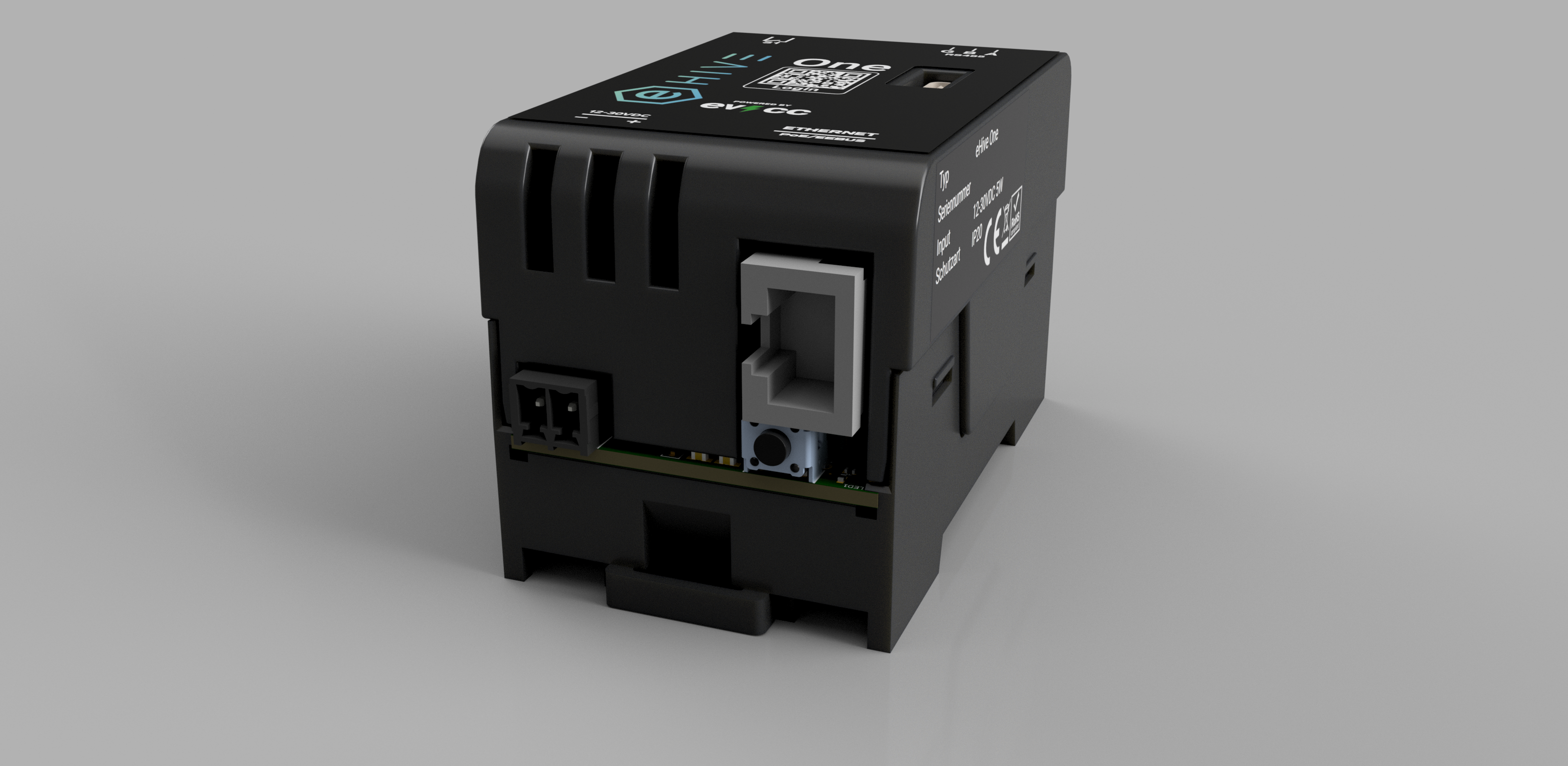

RJ45, 12-30 V DC, NetMode Taster + LED

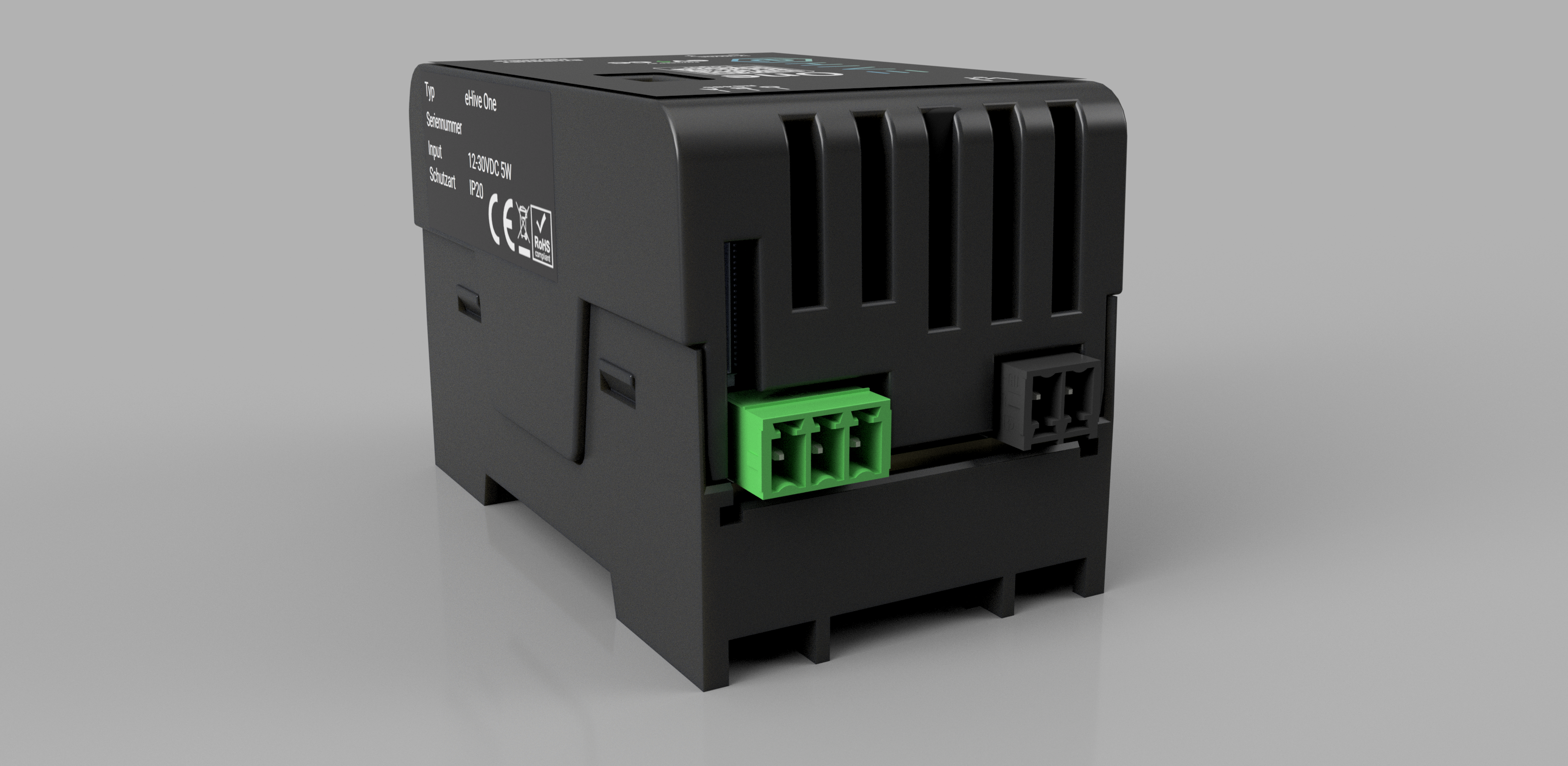

RS485 + DI

Hinweis: Detaillierte Klemmen- und Tasterbeschreibung siehe Gerät -> Anschlüsse und Bedienelemente.

Bestimmungsgemäße Verwendung

eHive One ist für den Betrieb in Niederspannungs-Umgebungen vorgesehen und wird üblicherweise im Schaltschrank eingesetzt.

Montageumgebung

• Schutzart: IP20 -> nur in trockener Innenumgebung.
• Vorgesehen für Schaltschrank / Montage unter Abdeckung.
• Keine offene Montage ohne Berührungsschutz.
• Installation gemäß geltenden Vorschriften/Normen für Niederspannungsanlagen (z. B. DIN VDE 0100).

Montage und Wärmeabfuhr

eHive One ist passiv gekühlt. Für dauerhaften Betrieb muss der Schaltschrank so aufgebaut sein, dass die Wärme frei abziehen kann.

• Lüftungsschlitze am Gerät dürfen nicht verdeckt oder durch Kabel, Kabelkanäle, Abdeckungen oder benachbarte Geräte blockiert werden.
• Oberhalb und unterhalb des Geräts muss ein freier Luftweg vorhanden sein. Als interne Planungsvorgabe mindestens 40 mm frei lassen, bei dichter Bestückung, warmem Schrank oder hoher Dauerlast mehr Abstand vorsehen.
• Wärmequellen wie Netzteile, Relais, Schütze, Leistungsschalter, Wechselrichter, Ladeelektronik oder Heizungen nicht direkt über, unter oder unmittelbar neben dem Gerät platzieren.
• Erwärmte Abluft anderer Komponenten darf nicht direkt in die Lüftungsschlitze des eHive One steigen.
• Die Temperatur ist am Montageort im Schaltschrank zu bewerten, nicht nur anhand der Raumtemperatur.
• Ohne gesonderten thermischen Nachweis gilt als Planungsgrenze für den Schrank-Innenraum am eHive-Montageort: max. 40 °C, über 24 h im Mittel max. 35 °C.
• Bei höheren Temperaturen sind Schaltschrankauslegung, Derating, Lüftung/Kühlung und die Eignung aller eingebauten Komponenten durch eine Elektrofachkraft separat zu prüfen.

Normhinweis: IEC/DIN EN IEC 61439 behandelt für Niederspannungs-Schaltgerätekombinationen normale Betriebsbedingungen, Temperaturerhöhung und Verifikation. Die konkrete Auslegung des Schaltschranks bleibt Verantwortung des Schaltanlagenbauers bzw. der Elektrofachkraft. Maßgeblich ist die jeweils gültige Normausgabe und die Dokumentation der verbauten Komponenten.

Sicherheitshinweise

• Montage und Verdrahtung nur durch qualifiziertes Personal.
• Vor Arbeiten am Gerät: Spannung abschalten.
• Gerät ist schutzisoliert und wird mit Kleinspannung betrieben (12-30 V DC).
• Keine Flüssigkeiten, leitfähigen Stäube oder aggressive Atmosphären.
• Für ausreichende Luftzirkulation sorgen.

Erste Sicherheitsmaßnahmen nach Inbetriebnahme

1. Admin-Passwort ändern (SmartHub kann dies automatisch erzwingen).
2. Wenn Remote-Zugriff aktiviert wird: Zugriffsregeln (z. B. Cloudflare Access) prüfen.
3. Updates einspielen (siehe Wartung -> Updates).
