Anschlüsse & Bedienelemente¶
Übersicht¶
Die folgenden Fotoansichten zeigen die Position der Schnittstellen am Gerät.

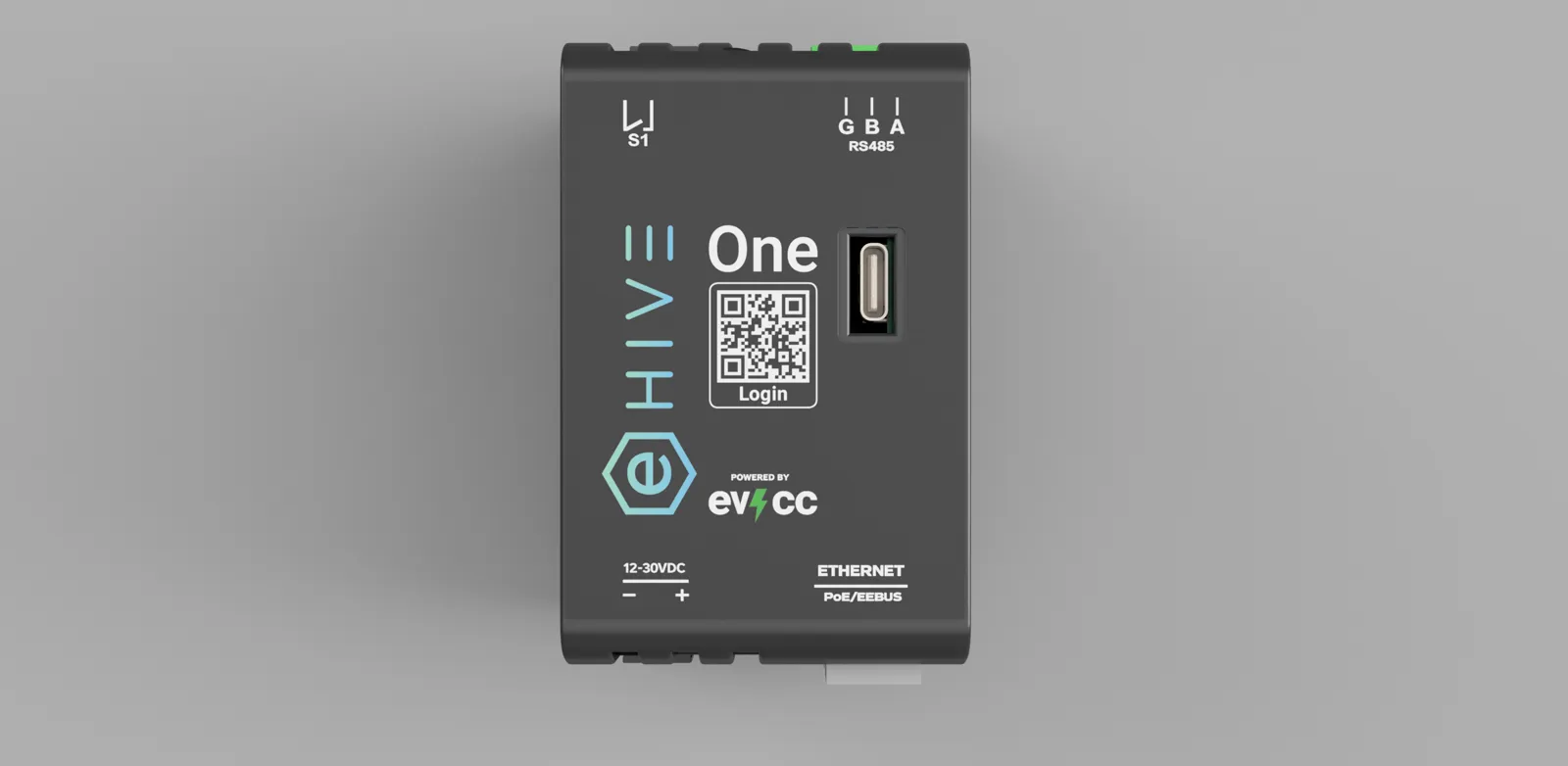

QR mit USB-C¶

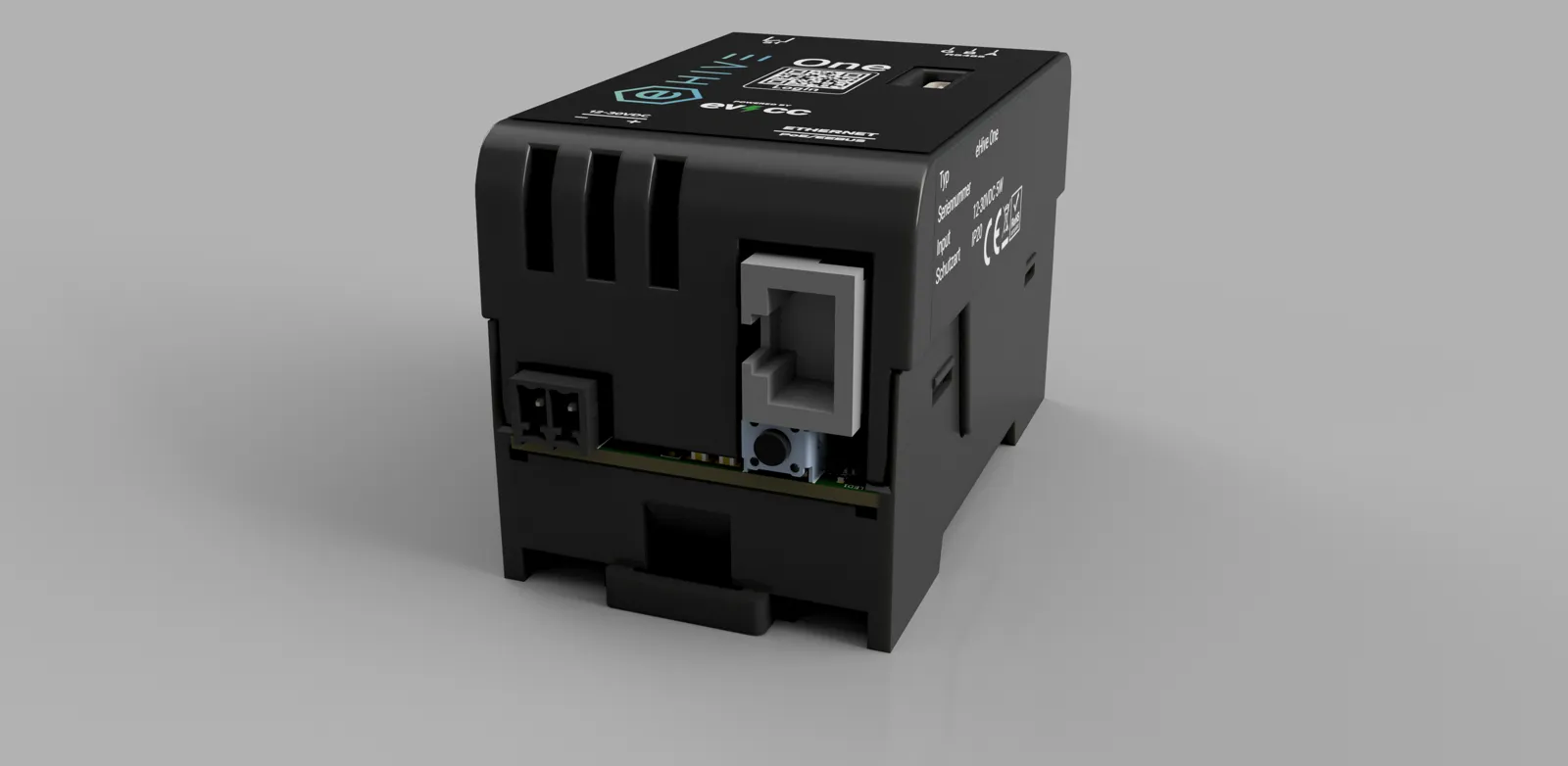

Ethernet + Versorgung + NetMode-Taster¶
RJ45, 12-30 V DC, NetMode Taster + LED¶
Die folgenden Anschlüsse/Funktionen sind für die Standardausführung vorgesehen.
| Bereich | Element | Zweck / Hinweis |
|---|---|---|
| Versorgung | 12–30 V DC (Schraub-/Push‑In‑Klemme) | Kleinspannungsversorgung, Polung gemäß Beschriftung am Gerät |
| Netzwerk | RJ45 Ethernet (Gigabit) | Netzwerkzugang; optional mit PoE |
| USB | USB‑C | Erweiterungen (z. B. WLAN‑Stick, USB‑Peripherie); je nach System auch Service/Diagnose |
| Feldbus | RS485 | Serielle Schnittstelle für Feld-/Zähler-/Gateway‑Anbindungen. Klemmenbelegung: G (GND), B, A |
| Digitaleingang | DI (EnWG §14a) | Digitaler Eingang für ein Steuersignal (nicht galvanisch getrennt). Es muss ein Relaiskontakt verwendet werden |

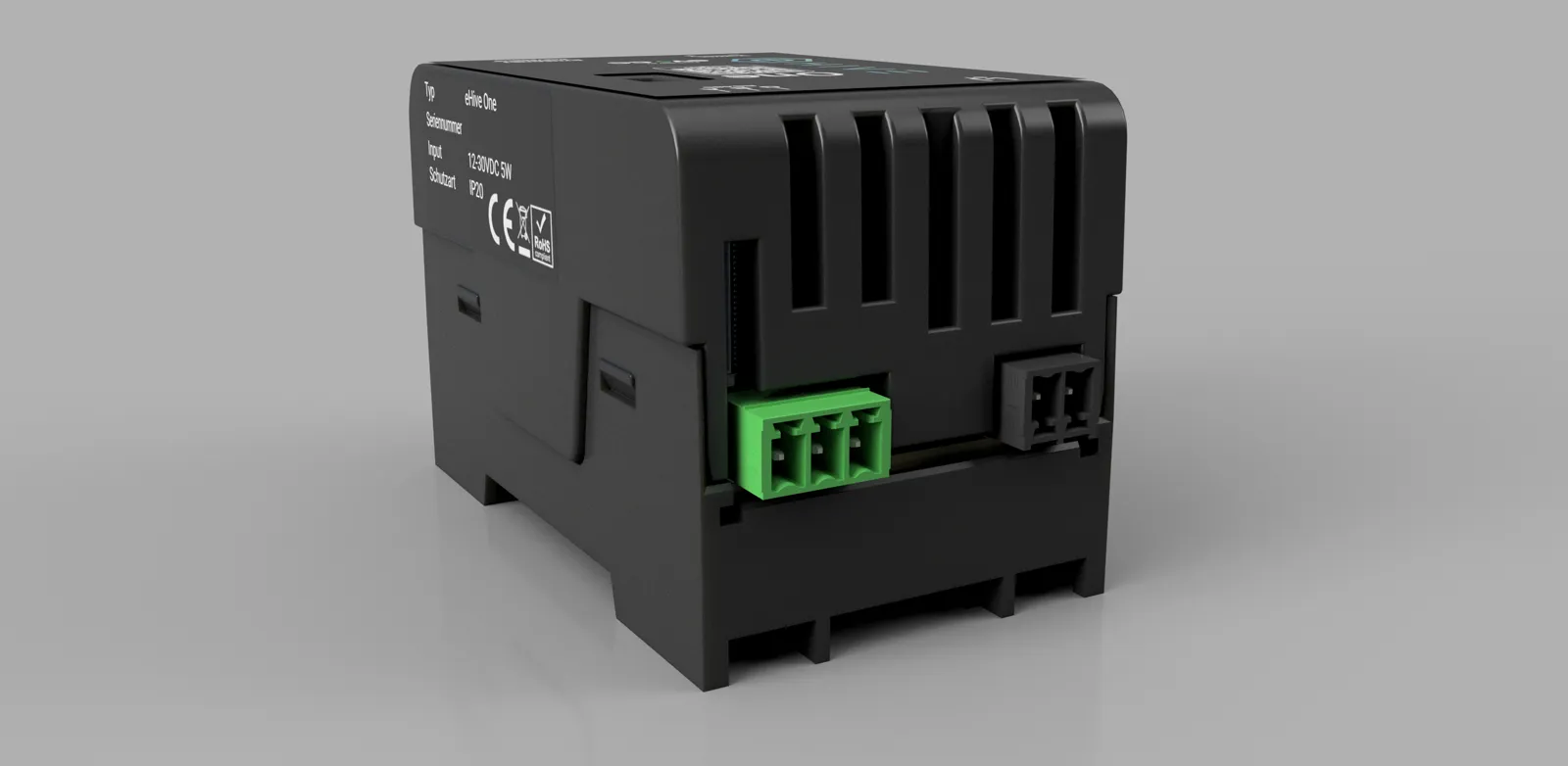

RS485¶
- Klemmen: G (GND), B, A
- Verwendung: Integrationsabhängig (z. B. Zähler/Gateway/Feldbus‑Anbindungen)
Digitaler Eingang (EnWG §14a)¶
- Eingangssignal: Steuersignal
- Hinweis: Der Eingang ist nicht potentialfrei. Es muss ein Relaiskontakt verwendet werden.
Taster¶
- Reset/NetMode‑Taster: unterhalb der RJ45‑Buchse.
- Funktion: Netzwerk und Passwort‑Recovery (DHCP/Default‑IP) → siehe Software → NetMode.
- Position siehe Foto: Ethernet + Versorgung + NetMode-Taster.
LEDs¶
- NetMode‑LED: zeigt, ob der Netzwerk‑Recovery‑Modus (NetMode) aktiv ist.
- DI‑LED (EnWG §14a): zeigt den Status des digitalen Eingangs an.
Versorgungsempfehlung¶
- Netzteil: mindestens 15 W
- Absicherung: gemäß verwendetem Netzteil und Installation durch Elektrofachkraft
